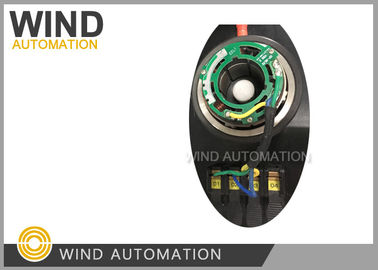

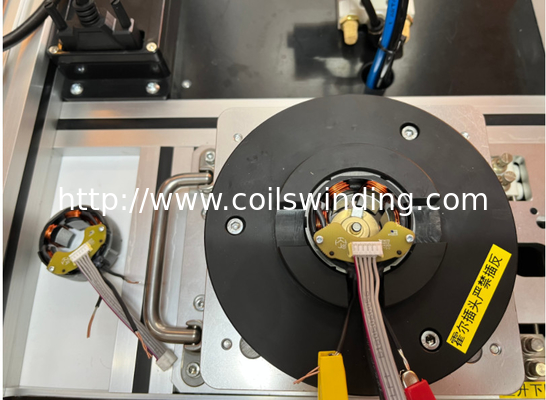

Teste del estator del motor BLDC Juez de resistencia DC Inductancia aislamiento de sobretensiones Hi-Pot rotación

Los elementos de ensayo se pueden ejecutar automáticamente todos,también se pueden seleccionar por separado,

1Prueba de resistencia de CC (incluye prueba de equilibrio de 3 fases, prueba de equilibrio de fase)

Rango de ensayo: 0,001Ω--1000Ω

Ciclo de ensayo: máximo 4 ciclos (expandir)

Precisión del ensayo repetido: ≤ ± 0,5%

Método de ensayo: Cuatro puntos, con función de corrección automática de la temperatura ambiente,

O compensación de temperatura del sensor infrarrojo (opcional)

Puede eliminar los cambios de resistencia inducidos por la temperatura.

2Prueba de inductancia

Rango de ensayo:0.1μH 999H

Ciclo de ensayo: máximo 4 ciclos (expandir)

Precisión del ensayo de repetición: ≤ ± 1,0%

Método de ensayo: Cuatro puntos aseguran la exactitud

3Prueba de sobretensiones

Pasar alta tensión entre fases

Condición de ensayo: AC 100V-3000V ajustable.

Pico de pulso:0.5msec

Frecuencia de muestreo: 0 - 20 MHz

Ciclo de ensayo: 4 ciclos

Repetir el ensayo con precisión: < ± 2,5%

Método de evaluación:Según la diferencia de área ((Sensible a la inductancia y a la pérdida de energía)

La forma de onda estándar es blanca, la forma de onda OK es verde, la forma de onda NG es roja

4Resistencia al aislamiento

Condición de ensayo: 500 V / 1000 V de corriente continua

Las emisiones de gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero.

Tolerancia: ±2,5%,

5. Potencia alta (fuerza dieléctrica) AC 100-1000V

Tiempo de ensayo: 1 a 10 segundos (0,1 segundos/tiempo)

Rango de acción:0.1 a 20 mA

Tolerancia: ≤ ± 2,5%

6Prueba de dirección de rotación

En el sentido de las agujas del reloj

Eficiencia del ensayo Tiempo del ciclo: Aproximadamente 6 segundos
