Dispositivo de ensayo de redondez del conmutador WIND-RM-10 para motor con cepillo
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Prueba de redondez del comutador: | Para obtener la máxima vida de sus cepillos de motor y mantener una buena conmutación de CC, | Armaduras de motores de corriente continua cepillados: | Redondez del comutador relacionada con el arco y las chispas |
|---|---|---|---|
| Probador de dos configuraciones principales: | Diámetro exterior de la pila de armadura, barras del conmutador |
Dispositivo de ensayo de redondez del conmutador Característica
1El sensor LVDT de alta precisión se utiliza para la medición de la redondez, combinando el sensor analógico y el
El método de filtración digital se utiliza para lograr una alta estabilidad y un acceso rápido a la señal del sensor.
la alta precisión de la señal del sensor,
2El motor paso a paso se utiliza como fuente motriz de medición, en combinación con una subdivisión alta impulsada por motor
y pulso de alta velocidad, asegurando que el motor funcione como puntos de medición continuos y suaves
Distribución equidistante
3El algoritmo de reconocimiento de datos de las ranuras del conmutador es único, para garantizar que los resultados de medición de
Los datos no incluyen los vacíos y los datos del borde del vacío, para garantizar la autenticidad de los datos.
los resultados de las mediciones.
4. Cuando se mide en la barra del conmutador también completar la detección de la redondez de la calidad de la superficie a la
El eje central al mismo tiempo, para encontrar una armadura de calidad más precisa
Prueba de redondez del conmutador de propósito
Si el conmutador no es redondo, esto aumenta las posibilidades de que el desgaste del cepillo en la armadura del motor de CC cepillado aumente,así como un aumento en el arco y chispas del conmutador destruyendo así la surace del conmutador, buena redondez del conmutador es muy importante para el rendimiento de la armadura
| Punto de ensayo | Descripción del ensayo | Resultado del ensayo |
| Dentro de la película de Bar | -10um ~ 10um | < 0,2 mm |
| Entre rebanadas | -10um ~ 10um | < 0,2 mm |
| Batimiento de borde | -20um ~ 20um | < 0,2 mm |
| Cicilo golpeó | -20um ~ 20um | < 0,2 mm |
La calidad de giro de la superficie del conmutador es uno de los factores importantes que influyen en el rendimiento de la armadura.El control oportuno de la calidad de giro del conmutador puede proporcionar un medio eficaz de control de la
Calidad de las latas
El WIND-RM-10 rotor rotura probador puede detectar la redondez del conmutador de la armadura rápida y con precisión, es una forma rápida y directa de conocer el estado de la producción de la armadura, puede controlar el
los tiempos de calidad del producto, controlar el proceso de producción y garantizar la calidad de fabricación de las armaduras.

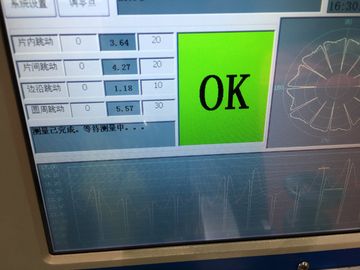

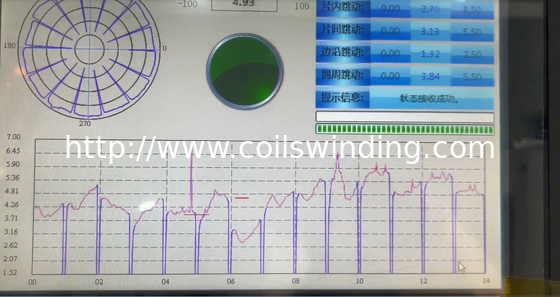

cmtt dentro de (um) Comutador de ensayo dentro de Una barra (片内跳动)
el borde del comutador de prueba (边沿跳动)
cmtt entre ((um) Commutador de prueba entre, commutador de barra a barra (片间跳动)
cmtt círculo (um) círculo del conmutador, prueba un círculo del conmutador (圆周跳动)
cmtt diámetro (mm) Diámetro del conmutador
