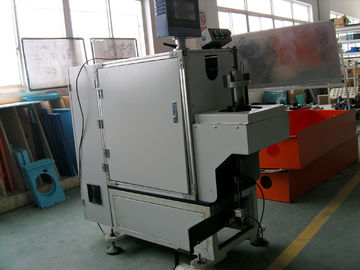

Máquina de unión de cuerda de enrollamiento de costado de bobina de estator para motor de inducción de compresor de bomba

La máquina de encaje de bobina de estator WIND-100-CL unilateral encaja la bobina y un proceso deConjunto de estator

Parámetro:
espesor de la laminación del estator: 10 mm-100 mm
ID del estator mínimo: Φ 35 mm

Altura máxima de la bobina: 40 mm
Diámetro exterior máximo del estator: Φ 160 mm
Velocidad de atado: alrededor de 0,7 segundos por ranura
Fuente de alimentación Entrada: 220V/50Hz,60Hz
Presión del aire: 0,5 a 0,8 MPa
Las dimensiones de las unidades de ensayo deberán ser las siguientes:
Peso: ≈ 600 kg

Máquina de encadenamiento de bobinas de un solo lado con estator

Máquina de fijación de bobina de estator de un solo lado con indexación, gancho, husos son tres dispositivos servo

Máquina de ensamblaje de bobinas de lazo de lado único para motor de inducción de compresores de bombas

En el caso de las empresas de servicios de telecomunicaciones:

El atado del estator es el proceso de fijar firmemente los extremos de la bobina de campo de un estator del motor eléctrico con un cable cosido, trenzado del estator del motorEl cordón se utiliza típicamente en motores de larga vida útil o de alta eficiencia, como algunos motores de inducción donde el costo de fallo es alto.Hay varias razones para atar los estátores del motor:
• El cordón mantiene el protector térmico, los extremos de la bobina y los cables en la posición adecuada.
• El cordón prolonga la vida útil del motor al evitar que los cables de las bobinas vibran y provoquen fallas por fatiga durante el funcionamiento.

Se puede usar un cordón para mantener las bobinas en posición y proporcionar bucles para colgar el estator de un transportador durante la operación de barnizado de inmersión y horneado.
La razón más obvia para atar un estator automáticamente por máquina es el aumento de la productividad.y por lo general a un costo sustancialmente menorLa máquina de cordón también proporciona una mejor calidad de cordón y consistencia durante largos períodos de tiempo.
Otra ventaja importante del atado automático es evitar el síndrome del túnel carpiano, una lesión debilitante de la mano y la muñeca causada por el trabajo manual repetitivo y extenuante.
Los fabricantes de motores tienen a su disposición varios estilos diferentes de máquinas de atado.Lascaras de un solo extremoOtros tienen dos agujas y encajan ambos extremos del estator al mismo tiempo, y se conocen comoLascaras de doble extremo.
Las máquinas de atado pueden construirse de modo que el estator esté vertical y la aguja de atado esté horizontal, o con el estator horizontal y la aguja de atado vertical.
La mayoría de las máquinas de atado indican el estator alrededor de su eje durante el ciclo de atado, pero algunas máquinas han sido diseñadas para sujetar el estator y girar una cabeza de atado con la aguja alrededor del estator.
Algunas máquinas usan una aguja cerrada con un ojo, como una máquina de coser, pero la gran mayoría utiliza una aguja abierta, similar a un gancho de gancho, para formar la puntada.la aguja de gancho abierto produce un punto de “diamante”, con una cobertura diagonal de las bobinas, mientras que la aguja de ojo cerrado produce más una puntada radial.
También hay una amplia variedad de cordones de atadura (hilados aislantes) disponibles. Estos cordones pueden estar hechos de fibras como algodón, poliéster, nylon u otros materiales sintéticos, y pueden ser formados
