Máquina de bobinado de estator BLDC de tres agujas Segmento Muti 6, 9,12 polos Segmentos estator Winder

Tres agujas BLDC estator de bobinado de la máquina de segmento muti polos de bobinado de la máquina 6, 9,12,18 polos de los segmentos del estator enrollados

Características:
BLDC el estator de bobina producen estator de varios polos con 3 boquillas ((agujas), la pista de bobina es rectangular,
Parámetro:
Diámetro del alambre: 0,08 ~ 0,70 mm
Identificador del estator:19 ~ 65 mm
Altura de la pila: 7-90 mm
No.0-99999 de las curvas
Opción de funcionamiento: paso a paso/automático
Polos del estator: 6 polos, 9 polos, 12 polos, 18 polos (Customizado)
Presión del aire: entre 5 y 7 kg/centimetro cuadrado
Potencia: 2 kW, AC220V 50/60 Hz
Peso: alrededor de 450 kilos Dimensión: 1600 (L) x 1100 (W) x 1400 (H) mm

Video: El hombre
En el caso de los productos de la Unión, el precio de adquisición es el precio de adquisición.
En la actualidad, el número de personas afectadas por el virus es de alrededor de 5 millones.

La máquinautilizar la aguja para enrollar las bobinas al estator directamente, a diferencia de algunos estator externo o alguna máquina de bobinado de volante de armadura DC universal, el cable se mueve en la ranura sólo, por lo que para la máquina de bobinado de aguja,
debe haber suficiente espacio para el movimiento de la aguja,
Si usted necesita comprar la máquina, usted necesita para decir a laproveedor de máquinasel dibujo y la altura de su estator, incluido el tamaño de anchura de ranura importante para comprobar el espacio suficiente para el movimiento de las agujas.

Algunos fabricantes de estatores BLDC están considerando el uso de ranura sesgada en su motor BLDC, ya que el diseño sesgado podría adquirir un mejor flujo magnético,Hasta ahora algunos fabricantes de maquinaria de Italia no pueden producir este tipo de máquinaAsí que si usted considera el uso de sesgo, es posible que tenga que hacer la bobina de enrollamiento manualmente.

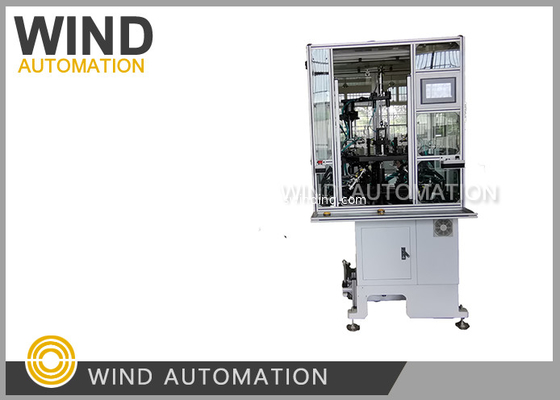

Máquina de devanado BLDC Foto:


Para el motor BLDC de diseño de ranura interna, haymáquina de enrollamiento de agujasCon una sola, doble o tres boquillas para el enrollamiento, la boquilla múltiple puede trabajar al mismo tiempo en una sola estación.
Motor BLDC con ranuramáquina de enrollamiento de agujas de estatorLa serie WIND-TSM había entregado cientos de estatores,
Puedes ver el video enEn Youtube ¿Qué es lo que está pasando?

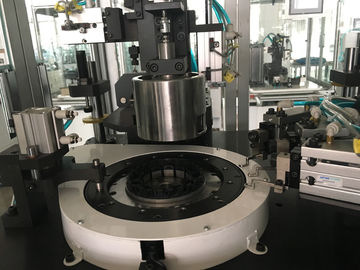

Máquina de enrollamiento de agujas BLDC para estator de múltiples polos

Sección de enrollador del estator

Máquina para enrollar agujas del estator en el lado interno
