E-Bike Motor de ruedas dedicadas de cuerda sin escobillas Hub Motor Estator Muti bobinas de cuerda
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Máquina de remolque con motor de ruedas: | Enrollador de estatores de motor dedicado para bicicletas eléctricas | El motor sin broche para el giro del hub: | Enrollamiento de alambres Muti o enrollamiento de alambre único para motor de bicicleta eléctrica co |
|---|---|---|---|
| Tiempo de ciclo de enrollamiento: | 2 piezas / 7 minutos |
WIND-HMW-2 Doble estación E-bicicleta PMDC rodillo motor de cuerda motor de cubo sin escobillas estator de cuerda muti bobinas de cuerda máquina de cuerda los 15pcs cables paralelos hasta 0,51mm, con 6,8,10,12,1415 cables paralelos para el motor de voltaje diferente como el 24,36,48,62V
| Método de cuerda | 254 mm (de 10 pulgadas en el motor de la rueda) OD es 54 ranuras, enrollamiento manera 3-3-3-3-3 |
| 305 mm (12 pulgadas en el motor de ruedas) es 63 ranuras, enrollamiento de la manera 3-3-3-3-3-3-3 | |
| Diagrama de enrollamiento del motor de ruedas | Conexión de tipo Y de tres fases |
| espesor del papel aislante del motor del eje | 0.18 ~ 0.20 mm |
Ventajas
Podría ahorrar 6% a 15% de alambre de cobre, alrededor de 7 minutos por 2pcs
Parámetro
El estator OD:40-265 mm
longitud del núcleo: 6-75 mm
Número de ranuras: máximo 63
Número máximo de cables enrollados al mismo tiempo: 15 piezas
Tiempo para el enrollamiento del estator: 54 ranuras, 11 piezas de alambre para una vez de enrollamiento, incluyendo carga / descarga, toma 7 minutos para 2 piezas de estator
Alrededor de 130 piezas por turno (8 horas)
Configuración
PLC: DELTA
Servomotor de cuerda: MITSUBISHI
Servomotor de indicación: MITSUBISHI
Servomotor para el ensamblaje de cables: MITSUBISHI
HMI: DELTA
Botones: SCHNEIDER
El video
La máquina que trabaja para esta planta de fabricación de motores de bicicletas eléctricas con una producción del 90% pasa por ciento

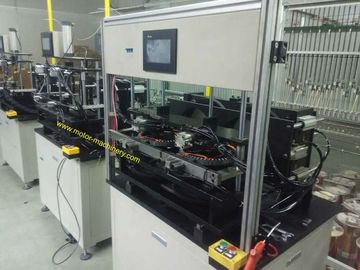

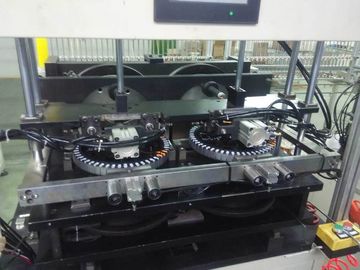

Enrollamiento de las ruedas del motor de la bicicleta eléctrica enrollamiento del motor del eje sin escobillas Fotos:
Cuadro del tensor de enrollamiento del motor del eje
El contacto:Equipo de automatización eólica de Shanghai Co., Ltd.
El correo electrónico:Emily@motor-machinery.comn. No puedo.
Skype: motor.maquinaria y otros.
Teléfono móvil: +86-18067425780
Página web: http://Se trata de un proyecto de investigación.; http://La información se puede obtener en el sitio web de la empresa.
多股线轮 绕线 Máquina de remolque de ruedas de bicicletas eléctricas de doble estación WIND-HMW-2 Shanghai Wind Automation Equipment Co.desdeSuministro de EmilyGao de bobinas de bobinadoEn elVimeo.
