Enrollamiento de dientes con aguja en el brazo: | Tres agujas de viento BLDC 6poles, 9poles, 12poles de los brazos de los dientes enrollamiento | RPM y velocidad: | 3 agujas de viento tres polos de viento al mismo tiempo con 350 ~ 450RPM |
---|---|---|---|
Aplicación: | Producción en masa de un motor BLDC de 3 fases con la misma forma de enrollamiento en cada fase | Motor BLDC: | Herramienta eléctrica, condensador de aire acondicionado, condensador BLDC |
Compresor: | El motor del compresor del refrigerador, el estado del enrollamiento, la bomba del compresor del air |

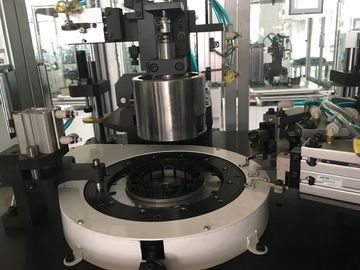

Compresor Segmento Muti de estabilizador del poste BLDC aguja de cuerda de dientes de cuerda de brazo aguja de cuerda de tres agujas WIND-3-TSM máquina de enrollamiento de agujas de tres ejesCaracterísticas:
Este tipo de máquina de bobinado de estatores de motor sin escobillas está diseñada para producir estatores de múltiples polos.Es la mejor venta durante todo el estator enrollador durante a precio razonable y calidad estable
Parámetro:
Diámetro del alambre:0.1 ~ 0,7 mm
Identificador del estator: 15 ~ 65 mm
longitud del núcleo: 7-100 mm
No.0-99999 de las curvas
Opción de funcionamiento: paso a paso/automático
Polos del estator: 6 polos, 9 polos, 12 polos (Customizado)
Presión del aire: entre 5 y 7 kg/centimetro cuadrado
Potencia: 2 kW, AC220V 50/60 Hz
Peso: alrededor de 450 kilos
Dimensión: 1600 (L) x 1100 (W) x 1400 (H) mm
Video: El hombre
Enrollamiento de estator de varios polos
Máquinas de enrollar agujas para enrollar el estator de un motor BLDC de 6 polos
Ejemplo de salida
Polos | Resulta que no. | Tamaño del cable | Producción por día (8 horas) |
12 puntos | 105 | 0.5 mm | 480 unidades de estatores BLDC |
Seis polos | 435 | 0.234 mm | 200 piezas de segmentos de 6 polos |
Seis polos | 350 | 0.68 mm | Refrigerador de 300 piezas |
Fotografía:
Las demás máquinas para la fabricación de la siguiente clase:
Preguntas y respuestas:
1¿Cuál es la capacidad de la máquina de enrollamiento del estator multi-pólo?
Depende de las curvas no. Diámetro del cable, tamaño de ranura y número de ranura de sus estátores BLDC,
WIND-3-TSM es adecuado para el rango de tamaños de alambre de 0,08 mm a 1,2 mm,
Si el tamaño del alambre del estator BLDC es demasiado delgado o demasiado grueso, necesita enrollar a baja velocidad 350RPM ~ 400RPM
Si el tamaño del alambre del estator BLDC es normal entre 0,5 y 0.8, se puede ejecutar el enrollador de la aguja del estator a 400RPM ~ 450RPM
Eso es para un estator de 12 polos, con 105 vueltas y diámetro de alambre alrededor de 0,5 ~ 0,8 mm,
El tiempo de ciclo es de 60 ~ 70s / s, la productividad por turno es de 480pcs / 8 horas
2¿Podemos probar nuestro estator BLDC en su aguja de cuerda y la máquina de cuerda de estator segmentado?
Lo siento, las herramientas de la máquina de bobinado de estator segmentado son hechas a medida por dibujo y muestra,
y para las máquinas de enrollamiento de agujas para segmentos de diferenciación tales como 6poles,9poles,12poles,
su sistema mecánico como la cámara es totalmente diferente, y el ángulo de indicación, ángulo de enrollamiento es diferente también.
3. ¿Cuál es la ventaja de la máquina de doblar dientes WIND-3-TSM en comparación con otros WIND-TSM tipo de máquina de doblar dientes
Tres agujas máquina de bobinado WIND-3-TSM no sólo el viento 3 polos al mismo tiempo, es rápido con la eficiencia, pero también ahorrar alambre de cobre y no necesitan colocar alambre terminal al final del bobinado,
