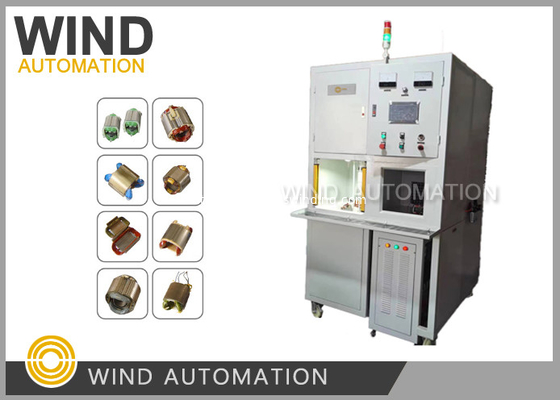

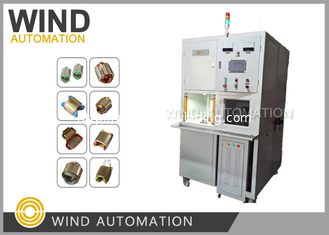

Máquina de recubrimiento de polvo de la bobina del estator de la herramienta eléctrica de alta velocidad para el aislamiento de la bobina del campo del estator
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
Objetivo del revestimiento en polvo de bobina:
Para la herramienta eléctrica, por lo general funciona a alta velocidad, durante el funcionamiento de largo tiempo, el polvo puede ir a la superficie de la bobina,
Si no hay aislamiento de la herramienta eléctrica, la superficie estará cubierta por el polvo que contendrá cobre, metal, entonces habrá un corto, el revestimiento de la bobina de potencia puede evitar el corto,Es ampliamente utilizado por clientes famosos como Black&Decker.
Características:
1.Para el revestimiento de potencia del motor del estator del conmutador de 2 polos
2La máquina tiene función de conteo.
3El horario de trabajo puede ser decidido por el cliente.
4Capacidad de trabajo de la máquina 120~180pcs/h
Composición de la máquina:
(1) Máquina de recubrimiento en polvo de bobinas: 1 juego, incluidos:
1.1 Máquina central 1 conjunto
(1) Máquina de recubrimiento en polvo de bobinas: 1 juego, incluidos:
1.1 Máquina central 1 conjunto
Dimensión del contorno:L1253×W1300 (incluye la sala de limpieza de polvo 500 mm) xH2100 mm
El cuerpo de la habitación fabricado por placa laminada en frío de 1,2 mm A3.
1.2 Dispositivo eléctrico de calefacción de corriente continua: 1 conjunto
Potencia de calefacción ((0 ~ 10KW, modo de trabajo de la distancia libre) ajustable, puede ajustar el tiempo de calefacción.
1.3 Dispositivo neumático de elevación y baja 1 juego
1.4 Dispositivo de revestimiento de lecho fluidizado: 1 juego
Todas las placas de PVC, con cámara de aire desmontable y lámina de micro agujero.
1.5 Dispositivo de vibración de la pólvora 1 conjunto
1.6El primer paso es el reciclaje de pulso en el reverso, con 2 elementos de filtro y pulso automático de lavado de la parte posterior.puede limpiar el polvo en el elemento filtro automáticamente sin apagar la máquina, con un juego de pistola de soplado de pólvora.
1.7 En la puerta de la sala de recubrimiento se instalará un dispositivo de protección fotovoltaica (raster), que permitirá al usuario ahorrar en el funcionamiento.
1.8 La máquina tiene función de conteo.
(1) Máquina de reciclado secundario de polvo (dimensión de contorno L830 × W830 × H1700mm): 1 juego
(2) Utilice la máquina de reciclado de filtros de tipo 25 con pulso de retrocesión, potencia del motor 2,2 kW.
1.4 Dispositivo de revestimiento de lecho fluidizado: 1 juego
Todas las placas de PVC, con cámara de aire desmontable y lámina de micro agujero.
1.5 Dispositivo de vibración de la pólvora 1 conjunto
1.6El primer paso es el reciclaje de pulso en el reverso, con 2 elementos de filtro y pulso automático de lavado de la parte posterior.puede limpiar el polvo en el elemento filtro automáticamente sin apagar la máquina, con un juego de pistola de soplado de pólvora.
1.7 En la puerta de la sala de recubrimiento se instalará un dispositivo de protección fotovoltaica (raster), que permitirá al usuario ahorrar en el funcionamiento.
1.8 La máquina tiene función de conteo.
(1) Máquina de reciclado secundario de polvo (dimensión de contorno L830 × W830 × H1700mm): 1 juego
(2) Utilice la máquina de reciclado de filtros de tipo 25 con pulso de retrocesión, potencia del motor 2,2 kW.
Principio de diseño y producción
|
- No, no lo sé. |
Nombre |
Parámetro de diseño |
En el caso de los |
|
1 |
Nombre de la pieza |
Cubiertas de estator del motor |
|
|
2 |
Material de la pieza de trabajo |
Los demás, con un diámetro superior o igual a 15 mm |
|
|
3 |
Dimensión de la pieza de trabajo |
Diámetro de la laminación del estator < Φ95 mm |
|
|
4 |
Peso de la pieza |
3 Kg máximo por pieza |
|
|
5 |
Producción |
120 a 180 piezas/h |
Esta salida significa la capacidad de funcionamiento de la máquina; |
|
6 |
Horario de trabajo |
Decidir por cliente |
Proceso de trabajo:
¿Por qué no lo haces?
(1) Cargar la bobina (1pc) en el dispositivo de eslingas e insertar cada cabeza de alambre ((calentado) en la ranura de conexión, cilindro compacto de pulgada.
(2) Enciende el interruptor (hacer ascender y bajar, calefacción, recubrimiento, etc., controlado por el relé de tiempo para funcionar automáticamente)
(3) Después del recubrimiento final (el polvo se adhieren a la bobina del estator y a través de la fusión y nivelación preliminar, hay un poco de polvo en el interior y el exterior de la laminación del estator, pero no derretir,Puede limpiarse por completo soplando con aire preliminar y limpiándolo posteriormente.limpie el interior y el exterior del estator con una pistola de aire en la entrada de limpieza de polvo, luego ponerlo en el estante (preparado por el cliente) para enfriamiento natural → ponerlo en el horno juntos para hornear (preparado por el cliente), the bake requirement of the powder in the oven is the oven temperature rise to the needed temperature for curing powder(this depend on the enameled wire heat- resisting temperature and powder curing requirement), mantenga el aislamiento caliente durante más de 40 minutos).
Necesidad eléctrica:
(1)Electricidad: 380V±10%, 50HZ. Modo de suministro de electricidad: sistema de cuatro cables de tres fases.
(2) Aire comprimido: 0,6Mpa que contiene aceite: ≤ 0,1 ppm que contiene agua: ≤ 1,3 g/m3
Esta máquina de recubrimiento en polvo de bobina se utiliza para el aislamiento de recubrimiento en polvo de bobina de estator.
La máquina tiene función de conteo. El cliente puede decidir las horas de trabajo.
Capacidad de trabajo de la máquina 120~180pcs/h
