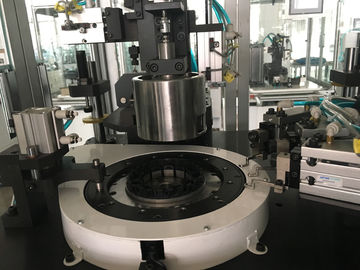

6 polos de viento 9 polos de viento 12 polos de estator sin cepillos de tres ejes BLDC Estator enrollador de agujas

Envase sin escobillas para el estator del motor, incluido el enrollamiento por agujas y el enrollamiento por segmentos del estator, enrollamiento por múltiples polos del estatorpara el motor BLDC de 3 fases en compresores de refrigeradores, compresores de aire acondicionado, estatores de motores eléctricos con conexión

1, 2,7,8 espacio

3,4,9,10

5,6,11,12

o bien

1,4,7,10

2,5,8,11

3,6,9,12

Características:

Este tipo de máquina de bobinado de estatores de motor sin escobillas está diseñada para producir estatores de múltiples polos.Es la mejor venta durante todo el estator enrollador durante a precio razonable y calidad estable

Parámetro:

Diámetro del alambre:0.1 ~ 0,7 mm

Identificador del estator: 15 ~ 65 mm

longitud del núcleo: 7-100 mm

No.0-99999 de las curvas

Opción de funcionamiento: paso a paso/automático

Polos del estator: 6 polos, 9 polos, 12 polos (Customizado)

Presión del aire: entre 5 y 7 kg/centimetro cuadrado

Potencia: 2 kW, AC220V 50/60 Hz

Peso: alrededor de 450 kilos

Dimensión: 1600 (L) x 1100 (W) x 1400 (H) mm

Pregunta y respuesta:

1¿Cuál es la capacidad del¿Muti-pólar de la máquina de enrollamiento del estator?

Depende de las curvas no. Diámetro del cable, tamaño de ranura y número de ranura de sus estátores BLDC,

WIND-3-TSM es adecuado para el rango de tamaños de alambre de 0,08 mm a 1,2 mm,

Si el tamaño del alambre del estator BLDC es demasiado delgado o demasiado grueso, necesita enrollar a baja velocidad 350RPM ~ 400RPM

Si el tamaño del alambre del estator BLDC es normal entre 0,5 y 0.8, se puede ejecutar el enrollador de la aguja del estator a 400RPM ~ 450RPM

Eso es fo un estator de 12 polos, con 105 vueltas y un diámetro de alambre de alrededor de 0,5 a 0,8 mm,

El tiempo de ciclo es de 60 ~ 70s / s, la productividad por turno es de 480pcs / 8 horas

2¿ Podemos probar nuestro estator BLDC en suenrollamiento de agujas y enrollamiento segmentado de estatores¿La máquina?

Lo siento, elenrollamiento segmentado del estatorLas herramientas de la máquina se fabrican a medida según el dibujo y la muestra.

y para las máquinas de enrollamiento de agujas para segmentos de diferenciación tales como 6poles,9poles,12poles,

su sistema mecánico como la cámara es totalmente diferente, y el ángulo de indicación, ángulo de enrollamiento es diferente también.

3. ¿Cuál es la ventaja de la máquina de cuerda de dientes WIND-3-TSM en comparación con otros WIND-TSM tipo de máquina de cuerda de dientes

Tres agujas enrolladora máquina WIND-3-TSM no sólo el viento 3 polos al mismo tiempo,Es rápido con la eficiencia y colocar el cable terminal para el tapón de aislamiento también ahorrar alambre de cobre y no necesitan colocar el cable terminal al final del bobinado,

Para motoresEnrollamiento de la mosca del estator, el dispositivo tensor controla la tensión de enrollamiento del alambre, y el propio alambre de cobre o aluminio se mueve en el estator para terminar el enrollamiento,

MientrasEnrollamiento de agujasEl movimiento de la aguja es la aguja misma, por lo que debe haber algún espacio para el movimiento de la aguja, que es por qué algunos BLDC estator con ranura sesgada sólo se puede enrollar a mano,la máquina ya que el tamaño de la ranura es estrecho para la aguja,

Así que si usted considera el uso de cuerda de aguja, usted debe diseñar el estator BLDC sesgo con suficiente espacio para el trabajo de la máquina
