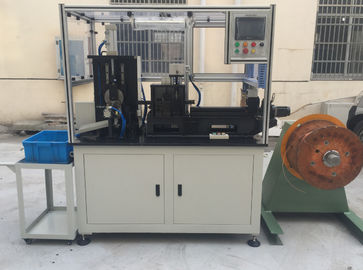

Máquina de bobina de campo magnético para la fabricación de estator de arranque
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Máquina de enrollar bobinas de campo magnético: | Fabricación de bobinas para el estator de arranque | Las demás máquinas: | Enrollamiento de la bobina del poste de arranque |
|---|---|---|---|
| Enrollamiento de bandas de cobre: | Enrollamiento de bandas de cobre de arranque |
F totalmente automáticoEnrollamiento de bobinas de aceroel equipo WIND-PCW-F: el precio3
M.Proceso de trabajo
La máquina puede enrollar automáticamente la bobina de campo con el proceso de abajo continuamente,
Alimentación automática de alambre→ alisador de alambre → terminal de arranque de curva→ alimentación de alambre I,→ flexión→ alimentación de alambre II→ prensado de alambre a la herramienta→ moldeo→ alimentación de papel y retorcimiento enrollamiento→ corte de alambre→ corte de papel→ torsión moldeo→ descarga,
Producción: alrededor de 15 a 30 piezas, alrededor de 2000 piezas por turno/8 horas
Construcción de máquinas
1Mecanismo de enderezamiento de alambre
Se compone de dos conjuntos de rectificación de ruedas de guía en dirección X, Y
Y el cilindro, el cilindro tira del alambre para enderezarlo.
2Mecanismo de alimentación del alambre
Servo motor Delta impulsa el módulo de alimentación del cable para alimentar el cable,
la longitud de alimentación del alambre se puede establecer en la pantalla, y el límite de ranura de alambre puede asegurarse
El rastro del cable es correcto.
3Inicio del mecanismo de flexión terminal.
Utilice el cilindro para conducir la polea para doblar la terminal de arranque,
La dirección de flexión puede ser izquierda o derecha
4Mecanismo de flexión de alambre
Compuesto por un dispositivo de alambre prensado y un dispositivo de flexión,
la dirección de flexión puede ser izquierda o derecha
- Mecanismo de corte
Con cortador especial dedicado a la bobina de campo
- Mecanismo de enrollamiento y descarga de la bobina
Mecanismo de enrollamiento de bobina compuesto por un dispositivo de alambre de prensa accionado por un cilindro,
Dispositivo de rotación accionado por un servomotor Delta con parte de transmisión del reductor
Herramienta, dispositivo de sujeción de herramientas, dispositivo de eyección.
El mecanismo de alimentación del alambre alimenta el alambre doblado a la posición fija de la herramienta,
el dispositivo de presión del alambre comienza a presionar el alambre, el dispositivo de rotación gira,
Cuando se gire a la posición fija el papel se alimentará,
y seguir girando a la posición establecida, y cortar papel, girar para enrollar la bobina.
El dispositivo de sujeción de herramientas suelto, la bobina de aleta sale y se repite desde el principio.
7Dispositivo de guía de papel
Compuesto por un portapapeles, un motor de alimentación de papel y un aparato de prensa de papel
8El marco de la máquina es de aluminio con vidrio orgánico.
- Simens o Delta PLC
Servo motor delta
La pantalla táctil de Weinveiw
Peso: alrededor de 650Kg
Dimensión de la máquina: 1500 mm x 900 mm x 1700 mm3

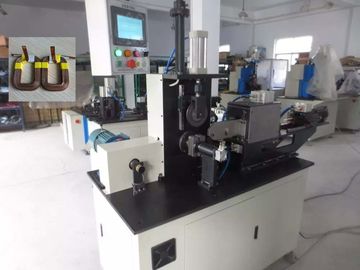

El conductor del estator de arranqueEnrollamiento de bobina Video de trabajo de la máquina
El enrollamiento de la bobina de campo estéril producido por máquina,
Estator de arranque montado
