Máquina de recubrimiento de polvo de epoxi de motor eléctrico herramienta eléctrica estator recubrimiento de bobina WIND-SCPC
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto

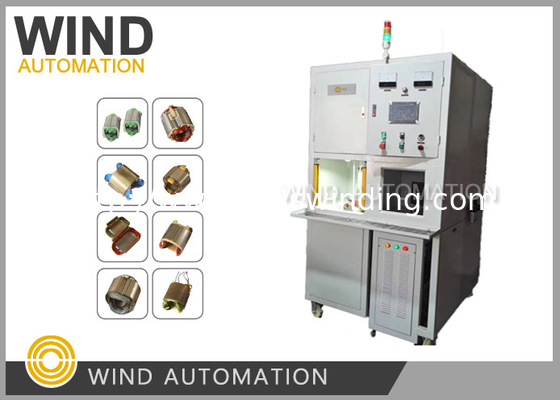

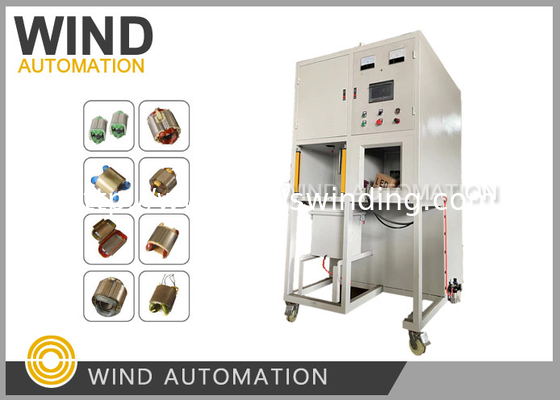

Máquina de recubrimiento de polvo para bobinas de estator de herramientas eléctricas para mezcladoras y picadoras de carne WIND-SCPC
Características:

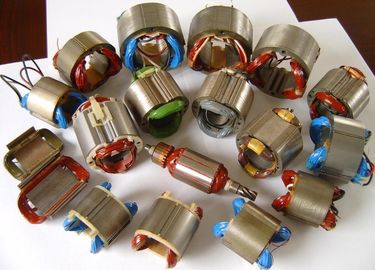

1. Para recubrimiento de polvo de estatores de motores conmutadores de 2 polos
2. La máquina tiene función de conteo.
3. Las horas de trabajo pueden ser decididas por el cliente.
4. Capacidad de trabajo de la máquina 120~180 piezas/h
Video de recubrimiento de polvo para bobinas de estator:
Cliente fabricante de motores de la India contento con la máquina de recubrimiento de polvo para bobinas de estator
Composición de la máquina:
(1) Máquina de recubrimiento de polvo para bobinas: 1 juego, que incluye:
1.1 Bastidor principal de la máquina 1 juego
(1) Máquina de recubrimiento de polvo para bobinas: 1 juego, que incluye:
1.1 Bastidor principal de la máquina 1 juego
Dimensión del contorno: L1253×W1300 (incluye sala de limpieza de polvo 500 mm) xH2100mm
El cuerpo de la sala está fabricado con placa laminada en frío A3 de 1,2 mm.
1.2 Dispositivo de calentamiento eléctrico de CC: 1 juego
Potencia de calentamiento (0~10KW, forma de trabajo de espacio libre) ajustable, puede establecer el tiempo de calentamiento.
1.3 Dispositivo neumático de subida y bajada 1 juego
1.4 Dispositivo de recubrimiento de lecho fluidizado: 1 juego
Todo fabricado con placa de PVC, con cámara de aire desmontable y lámina microperforada.
1.5. Dispositivo de vibración de polvo 1 juego
1.6. Primer paso de reciclaje por pulsos en la parte trasera 1 juego, con 2 elementos filtrantes y función de retrolavado automático por pulsos, puede limpiar el polvo en el elemento filtrante automáticamente sin apagar la máquina, con 1 juego de pistola de soplado de polvo.
1.7 La puerta de la sala de recubrimiento instala un dispositivo de protección fotoeléctrica (rejilla), esto mantiene al usuario más seguro al operar.
1.8 La máquina tiene función de conteo.
(1) Máquina de reciclaje secundario de polvo (dimensión del contorno L830×W830×H1700mm): 1 juego
(2) Utilice la máquina de reciclaje con elemento filtrante de retrolavado por pulsos tipo 25, potencia del motor 2,2KW.
1.4 Dispositivo de recubrimiento de lecho fluidizado: 1 juego
Todo fabricado con placa de PVC, con cámara de aire desmontable y lámina microperforada.
1.5. Dispositivo de vibración de polvo 1 juego
1.6. Primer paso de reciclaje por pulsos en la parte trasera 1 juego, con 2 elementos filtrantes y función de retrolavado automático por pulsos, puede limpiar el polvo en el elemento filtrante automáticamente sin apagar la máquina, con 1 juego de pistola de soplado de polvo.
1.7 La puerta de la sala de recubrimiento instala un dispositivo de protección fotoeléctrica (rejilla), esto mantiene al usuario más seguro al operar.
1.8 La máquina tiene función de conteo.
(1) Máquina de reciclaje secundario de polvo (dimensión del contorno L830×W830×H1700mm): 1 juego
(2) Utilice la máquina de reciclaje con elemento filtrante de retrolavado por pulsos tipo 25, potencia del motor 2,2KW.
Diseño y principio de producción
|
No |
Nombre |
Parámetro de diseño |
Observación |
|
1 |
Nombre de la pieza de trabajo |
Bobina del estator del motor |
|
|
2 |
Material de la pieza de trabajo |
Alambre esmaltado |
|
|
3 |
Dimensión de la pieza de trabajo |
Diámetro de la laminación del estator<Φ95mm |
|
|
4 |
Peso de la pieza de trabajo |
<3 Kg Max/pc |
|
|
5 |
Salida |
120~180 piezas/h |
Esta salida significa la capacidad de trabajo de la máquina; |
|
6 |
Horas de trabajo |
Decidido por el cliente |
Proceso de trabajo:
(1) Cargue la bobina (1 pieza) en el accesorio de la eslinga e inserte cada extremo del cable (calentado) en la ranura de conexión, cilindro de avance por impulsos compacto.
(2) Encienda el interruptor (subir y bajar, calentar, recubrir, etc., controlado por un relé de tiempo para que funcione automáticamente)
(3) Después de terminar el recubrimiento (el polvo se adhiere a la bobina del estator y a través de la fusión y el nivelado preliminar, hay un poco de polvo en el interior y el exterior de la laminación del estator, pero no se derrite, se puede limpiar por completo mediante soplado de aire preliminar y limpieza posterior). Bájelo y transmítalo a otra persona, limpie el interior y el exterior del estator con una pistola de soplado de aire en la entrada de limpieza de polvo, luego colóquelo en el estante (preparado por el cliente) para enfriamiento natural → colóquelo en el horno junto con el horneado (preparado por el cliente, el requisito de horneado del polvo en el horno es que la temperatura del horno suba a la temperatura necesaria para curar el polvo (esto depende de la temperatura resistente al calor del alambre esmaltado y el requisito de curado del polvo), mantenga el aislamiento térmico durante más de 40 minutos).
Requisitos eléctricos:
(1) Electricidad: 380V±10%, 50HZ. Forma de suministro de electricidad: sistema trifásico de cuatro hilos.
(2) Aire comprimido: 0,6 Mpa que contiene aceite: ≤0,1 ppm que contiene agua: ≤ 1,3 g/m3
Esta máquina de recubrimiento de polvo para bobinas se utiliza para el aislamiento de recubrimiento de polvo de bobinas de estator.
La máquina tiene función de conteo. Las horas de trabajo pueden ser decididas por el cliente.
Capacidad de trabajo de la máquina 120~180 piezas/h
