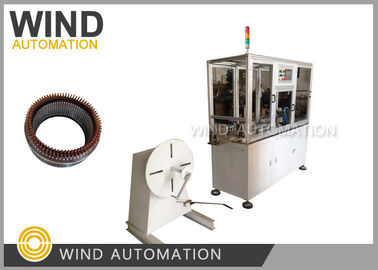

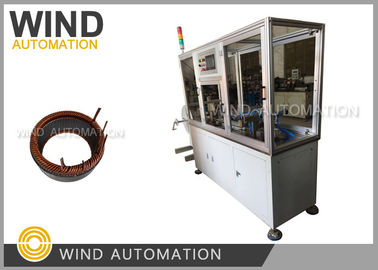

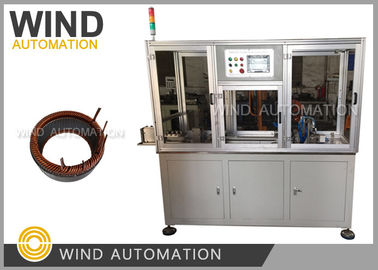

Máquina de formación de alfileres de pelo de bobina de motor para la industria automotriz y aeroespacial WIND-NBX

Generador de arranque de motor de bobina de pelo de la máquina de formación de alfil para la industria automotriz

Aplicación:Motores de automóviles, vehículos eléctricos puros, vehículos eléctricos híbridos, carretillas elevadoras eléctricas,

Triciclos eléctricos, vehículos turísticos, herramientas eléctricas y motores de automóviles

1.Aplicación de la máquina

WIND-NBX es una máquina hecha a medida

De acuerdo con los requisitos

La máquina automática se descarga, endereza, presiona,

Tirar y cortar alambre

2.Contenido del detalle de la máquina

1) Dispositivo de descarga automático de alimentación del alambre que puede alimentar o detener el alambre de alimentación

Con el sensor, cuando el cable fue presionado, el sensor puede detectar y alimentar el cable,

cuando no hay alambre, pausa para alimentar

2) Dispositivo para enderezar el alambre con rueda guía de dos direcciones X,Y

Mecanismo de rectificación, por lo que cuando el alambre se tira al mismo tiempo enderezar

3) El dispositivo de alambre de tracción consiste en el mecanismo de alambre de prensa de tracción y el alambre de tracción

El cilindro de alambre de la prensa de tracción y el accesorio de la prensa están montados en

Slideway, el servomotor para el cable de alimentación y la varilla de tornillo de bola trabajan juntos para

tira del cable, la longitud del cable tirado se puede establecer en la pantalla táctil

4) Dispositivo de corte compuesto por un mecanismo de alambre de prensa de corte y un mecanismo de corte.

Para evitar que el alambre vibre, utilice el cilindro de prensa y la herramienta de prensa para fijar el alambre, corte el alambre con cuatro cortadores, al mismo tiempo eliminar la aberración durante el corte

5) Dispositivo de flexión de alambre, el cilindro de presión de flexión de alambre presiona el alambre, luego

cilindro de flexión mover el engranaje a flexión, después de flexión cilindro de prensa de flexión suelta,

Doblar el cilindro de regreso, el cable de alimentación a la longitud necesaria de nuevo

(Si su longitud de alambre es larga, por lo que se requiere dos veces de alimentación),

Luego corta el cable y descarga automáticamente

3.Partes electrónicas

1) Simens PLC y HMI con pantalla táctil

2) Servo motor Delta

3) Dispositivo eléctrico de baja tensión Delixi

4) Componentes neumáticos

4.Espacio de la máquina requerido

longitud del marco de alambre 700 mm

Lente de la máquina 2000 mm ancho 620 mm altura 1700 mm
