Pruebador de armadura para motor de arranque Bar a barra Resistencia de soldadura Resistencia de 180 ° Resistencia cruzada Aislamiento Resistencia a la oleada
|
Datos del producto:
|
Descripción detallada del producto
| Prueba de resistencia: | 1Resistencia de barra a barra 2. Resistencia de soldadura 3. Resistencia cruzada de 180° 4. Resisten | Oleada: | Sobrecarga (entre los giros de las bobinas, comparando las formas de onda) |
|---|---|---|---|
| Hola-pote: | Hi-pot (alta tensión entre las bobinas y el núcleo de la pila de armaduras) | Motor de ensayo: | Armadura del arrancador |
Prueba del probador de armadura de arranque de los puntos siguientes
1. Resistencia de barra a barra (resistencia entre chips de dos barras del conmutador)
2. Resistencia de soldadura (Para comprobar la calidad de la soldadura, cuanto menor mejor)
3. 180° Resistencia cruzada (resistencia de barra a barra del conmutador que es de 180° con el lado opuesto)
4. Surge (entre los giros de las bobinas, comparando las formas de onda)
5. Resistencia al aislamiento (Resistencia de las bobinas y del núcleo de la pila)
6. Hi-pot (alta tensión entre las bobinas y el núcleo de la pila de armadura)
| Tipos de armaduras de arranque |
Para la fabricación de piezas metálicas 13, 17, 19 (algunos), 21,23,25,27, 28,29,33 ranuras (común) |
| Tipo de posicionamiento | Auto, no es necesario poner la armadura en la posición especificada |
| Tiempo del ciclo del panel de ensayo: | 8 ~ 9s (de acuerdo con 33 bares) |
| Objetos de ensayo | Descripción del ensayo | Resultado del ensayo |
| Resistencia de barra a barra | 0.01mΩ~10mΩ | ≤ ± 0,5% Escala completa |
| Resistencia a la soldadura | 0.01mΩ-10mΩ | ± 10 μΩ |
| Resistencia cruzada a 180 °C | 0.01mΩ-10mΩ | ≤ ± 1,5% Escala completa |
| El aumento | 100-1000Vpp (máximo 36 series de forma de onda) | ± 5 por ciento |
| Resistencia al aislamiento | 500 V de corriente continua |
0.1 a 500MΩ ≤ ± 5% Escala completa |
| Hipotálamo | Acción de 100 a 1000 V |
0-20 mA ≤ ± 0,5% Escala completa |
Características:
1. Resistencia de barra a barra,0.01mΩ~10mΩ (muestra fuera del rango OVER)
Medición con cuatro terminales para garantizar la exactitud
2. Resistencia a la soldadura,0.001mΩ-10mΩ (muestra fuera del rango OVER)
Medición con seis terminales para garantizar la exactitud
3. Resistencia cruzada 0,01mΩ-10mΩ
Medición con cuatro terminales para garantizar la exactitud
4. Fuente de corriente 100-1000V (100V/tiempo)
Cumbre del pulso:0.5 u sec, frecuencia 1 ~ 40MHz

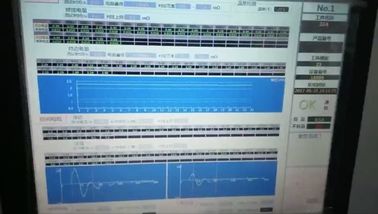

La forma de onda estándar es Escribir, la forma de onda OK es Verde, la forma de onda NG es Rojo
5Resistencia de aislamiento DC 500V
Tiempo de ensayo: 1 a 10 segundos (0,1 segundos/tiempo)
Rango:1 a 500 MΩ
Precisión: ≤ ± 5%
6. Hipot AC de 100 a 1000 V
Tiempo de ensayo: 1 a 10 segundos (0,1 segundos/tiempo)
Barras de los conmutadores de armaduras ≤ 36 bar
Tiempo del ciclo del panel de ensayo: 8 a 9 segundos (según 33 bares)
Configuración principal
15 ¢ Chip de muestreo con pantalla táctil: BB Relay:NAIS Relay de alto voltaje:Meder
Partes neumáticas:Airtec
Panel de ensayo de la armadura de arranque
Potencia: AC 220V,50Hz
Presión del aire:0.4 ~ 0.6MPa
Temperatura: entre 0 y 45 °C
Dimensión: 950 mm*1250 mm*580 mm
Código del SA:9030390000
