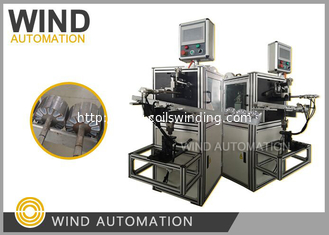

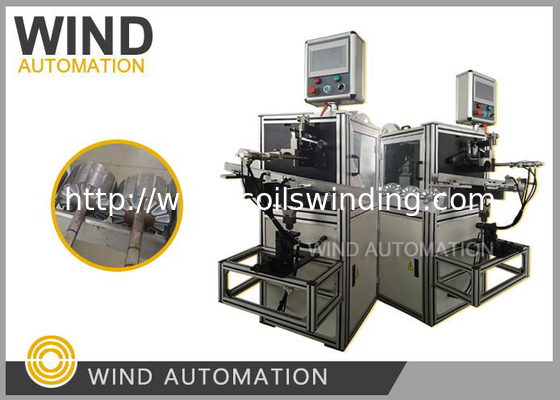

Máquina de inserción de poliéster de papel aislante para motor de corriente continua excitado

Esta máquina forma WIND-IP-1, corta y inserta el poliéster de papel aislante en la ranura de la armadura,

n paraaislar el núcleo y el enrollamiento de la armadura, el proceso es formar, cortar, insertar, indexar a la siguiente ranura,

Formación, corte, inserción, indexación, repite la acción hasta que se hayan terminado las ranuras fijadas, o

la armadura está bien insertada,

La máquina coloca automáticamente la siguiente función y repite el trabajo.

Armadura O.D: Ф20-55mm

Duración de la laminación: máximo 60 mm

Duración del eje: 32~250 mm

La velocidad máxima de despliegue del eje: Ф6~Ф20 mm

Número de ranuras: 8-24 ranuras

Commutador de exceso de velocidad: Ф16~Ф50mm

Rango de regulación de la velocidad: 0~60Hz

longitud del papel aislante: 15-60 mm ajustable

espesor del papel aislante: 0,1 mm ~ 0,5 mm

Tipo de material de aislamiento: DMD, DM, película de poliéster (espesor 0,125 mm), etc.

Forma de papel aislante: V o V plegable en los bordes

Eficiencia: 0,5 a 0,8 segundos por ranura, carga, sujeción, papel de alimentación, descarga

Fuente de aire: presión del aire: 4 a 6 kg/cm2

Potencia de la máquina: 1,0 kW

La tensión: AC220V±10%, 50/60Hz

Peso: alrededor de 400Kg

Dimensiones: L910 mm x 880 mm x 1300 mm3
