La máquina de girar el commutador de la máquina de girar el rotor del motor excitado

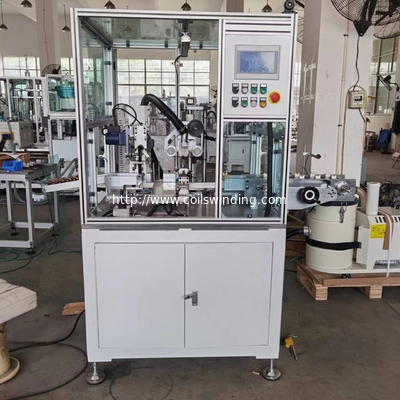

Máquina de fabricación de armaduras DC motor excitado rotor giratorio torno conmutador suface máquina de giro de precisión WIND-3A-PL con servo sistema de tres ejes

Objetivo:

Girar y moler la superficie del comutador para dejar que se puliera y brille, girar el comutador y eliminar las burras puede ayudar al comutador a trabajar bien con el cepillo de carbono.

Datos de los parámetros:

Redondez del conmutador: ≤ 0,005 mm ((depende del material del conmutador del usuario, de la calidad del eje de la armadura y del rodamiento

calidad de la posición)

La rugosidad: ≤Ra 0,4 (depende de la calidad de la armadura del cliente)

El equipo de protección de la armadura: Ф20~Ф82mm.

Duración del eje: 32~250 mm

La velocidad de salida del eje: Ф3~Ф16 mm

La velocidad de entrada del comutador: Ф8~Ф40mm

(Otros tamaños hechos a medida para máquinas de elevación de ventanas con commutador de armadura pequeña OD 7 mm)

Volumen de corte máximo: primer corte a través de corte máximo 0,15 mm (en dirección del diámetro del conmutador)

Rango de regulación de la velocidad: 0~60Hz

Velocidad de alimentación del cortador en dirección Z: ajustable en pantalla táctil, ajustable sin pasos

Velocidad de retorno del cortador en dirección Z: puesta en programa

Velocidad de alimentación del cortador en dirección X: ajustable en pantalla táctil, ajustable sin pasos

Velocidad de retorno del cortador en dirección X: fijada en el programa

Duración de corte en dirección Z: ajustable en pantalla táctil, Max. puede ajustar 4 veces la longitud de corte diferente ((Max 30mm)

Dirección Z de desplazamiento: máximo 50 mm

Eficiencia de producción: ciclo completo≤12 segundos/pc ((cortado dos veces)

Presión del aire: 4 a 6 kg/cm2

Fijación: diario en forma de V de diamante

Potencia total: 2,2 kW

Potencia de la máquina: 50/60Hz AC230V±10% ((una sola fase)

Potencia de la máquina de extracción de excavación: 50/60Hz AC230V ± 10% ((unilateral)

Potencia del aspirador: 50/60Hz AC380V ± 10% ((tres fases)

Peso: alrededor de 1.100Kg

Dimensión de la máquina: 1,100 mm x 1100 mm x 1,830 mm3

Código del SA:84581100
