Máquina de enrollamiento para el motor AC del rotor externo

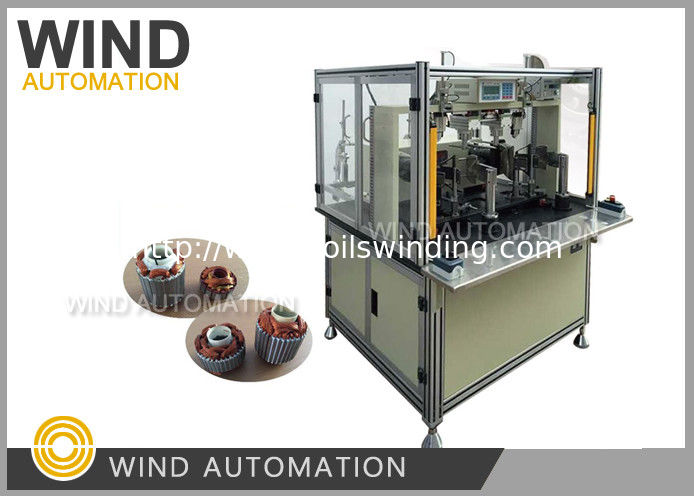

Winding Machine for External Rotor AC Motor
Winding Machine for External Rotor AC Motor

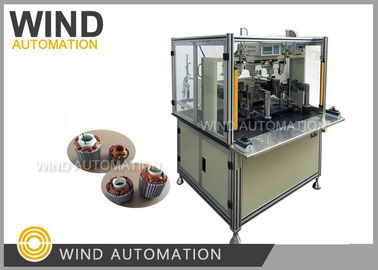

Ampliación de imagen :  Máquina de enrollamiento para el motor AC del rotor externo Mejor precio

Datos del producto:
Lugar de origen: Máquina china para la fabricación de motores de ventilador
Nombre de la marca: Wind Automation
Pago y Envío Términos:
Cantidad de orden mínima: 1 por ciento
Descripción detallada del producto



Máquina de enrollamiento del estator del ventilador de techo totalmente automático para OD inferior a 110 altura 70 mm Se trata de un sistema de control de velocidad.







Aplicación:



Ventilador de techo Ventilador de estator, rotor externo, generador de frecuencia variable







Ventajas:





Amplia aplicación



El cierre, el enrollamiento, el arrariamiento, la indexación y el corte son totalmente automáticos



El cierre, el corte, el ordenamiento y el índice se controlan por un motor paso a paso.



El enrollamiento está controlado porMotor de control del inversor





Tamaño del estator



Especialmente adecuado para el estator OD inferior a 110 mm y altura inferior a 70 mm





Motor de ventilador de CA



Dos polos, cuatro polos, seis polos








Parámetro:



Diámetro del alambre 0,10 ~ 0,70 mm



Trazado del husillo de colocación: 100 mm



Diámetro del volante: 200 mm



RPM máximo 1500RPM



Voltado 220V/50Hz, o personalizar



Potencia AC de 1,5 kW



Peso 350 kg



Dimensión 1800 mm*1250 mm*1650 mm







Sugerencia:



Para el estator con un diámetro exterior inferior a 110 mm y una altura inferior a 70 mm,



Es una buena opción en la acción totalmente automatizada



Esta es una máquina de enrollamiento del rotor externo estator totalmente automática,



Para los estator de ventilador de costumbre 24 ranuras 2poles, 4poles, 6poles Motor estator enrollamiento rotor externo,



la capacidad de producción es de aproximadamente 220pcs por día con WIND AUTOMACIÓN dos estaciones de trabajo del estator Winder WIND-8002D,



La velocidad normal de enrollamiento es de alrededor de 1200 RPM,


De todos modos, la capacidad de producción no sólo está relacionada con la velocidad de enrollamiento,


pero también la velocidad de indice, la velocidad que su operador pone en los insultos,



Según la experiencia de los fabricantes de motores,



Puede tener 2 operadores que trabajen juntos para mejorar la eficiencia de enrollamiento de la máquina,



Además, para el estator con diferentes alturas de pila, la herramienta debe cambiarse,





Se necesitan las siguientes muestras y dibujos para la fabricación y puesta en marcha de la máquina:



1. Estator pila de 5 piezas sin enrollamiento



2Estator de heridas 1pc.



3Un rollo de alambre de cobre es suficiente para enrollar 10 estatores.



4Dibujo de laminación del estator y dibujo de bobina







Por favor haga clic en la imagen de abajo para ver el video


Máquina de enrollamiento para el motor AC del rotor externo 0
