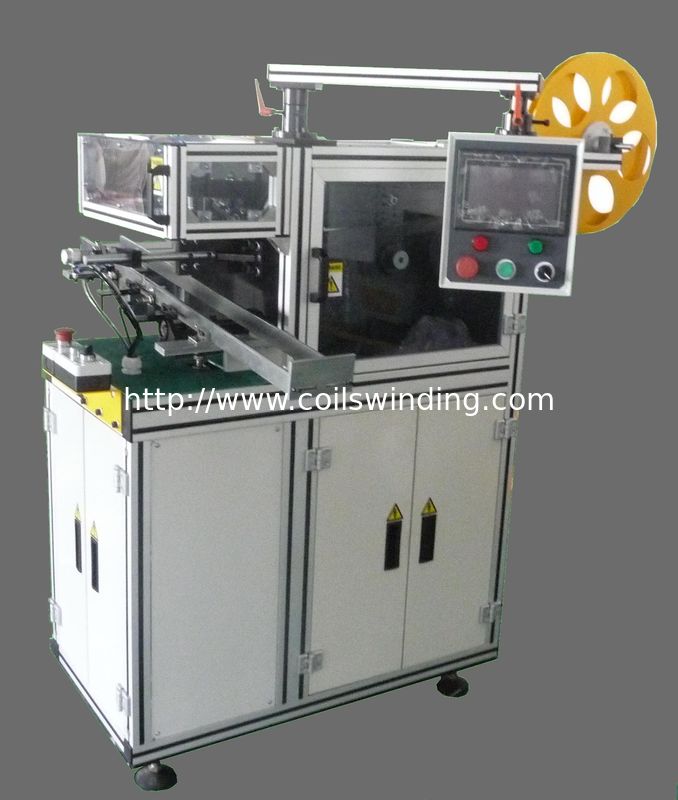

Aplicación del hogar Motor armadura ranura relleno de cuña aislamiento máquina de colocación de cuña

Aplicación del hogar Motor armadura ranura relleno de cuña aislamiento máquina de colocación de cuñaVentajas:

1Continuar el funcionamiento durante 3 turnos, cargar y descargar automáticamente las armaduras

2Puede almacenar parámetros de producción para armaduras de 100nos

3.Mostrar los datos de producción, incluida la producción por turnos, el tiempo consumido,

4.Durante el funcionamiento de la máquina, la máquina se alarmará cuando ocurra algo anormal

5Se pueden cambiar tres modos de funcionamiento: JOG, automático y paso a paso.

6- Fácil de ajustar y operar.

Principales componentes
PLC: controlador programable MITSUBISHI o Omron
Enlace: OMRON
Conmutador de proximidad: OMRON
Conversor de frecuencia MITSUBISHI o Panasonic
La pantalla táctil es de 7 pulgadas.
Comutador de aire: MITSUBISHI
Fuente de energía: Mingwei
Interruptor: Schneider
Freno: MIKIPULLEY (marca japonesa)
Los rodamientos de bolas: UBC (marca estadounidense)
Guía lineal: ABBA (marca de Taiwán) o CPC o Shangying
El cilindro: SMC
Elementos de tratamiento de la fuente de aire o válvula electromagnética: SMC

Datos técnicos
Armadura O.D: 20-55 mm
Duración de la laminación: máximo 60 mm
Duración del eje: 32~250 mm
D.O. del eje: 6~20 mm
Número de ranuras: 8-24 ranuras
D.O. del conmutador: 16~50 mm
Duración de la cuña: 15-60 mm
Rango de regulación de la velocidad: 0~60Hz
Forma de cuña: plana, en U o en R
espesor de la cuña: 0,2 mm ~ 2,0 mm
Eficiencia: 0,5sec - 0,8sec/por ranura, carga-clampada alimentación-descarga (total 8~10sec/ciclo para 12 ranuras armadura)
Fuente de aire: Presión del aire: 4 a 6 kg/cm2
Potencia de la máquina: 1,0 kW
Herramienta/arreglo: estructura de la rueda que forma una integridad de cambio rápido
La tensión: AC220V ± 10%, 50/60Hz
Peso: alrededor de 400 kg
Las dimensiones: (L) 910 x (W) 880 x (H) 1300 mm

Coloque insertar la cuña de aislamiento (que se muestra a continuación) en la armadura, aislar el enrollamiento de la armadura y las pilas,

También fije los devanados de la armadura.Después del devanado, utilice una cuña de 0,5 mm de grosor mientrasEl poliéster de aislamiento suele ser de 0,25 mm.para insertar en la armadura, apretar la armadura y fortalecer el devanado y reducir el ruido del motor.

También denominado como máquina de inserción de cuña de aislamiento del rotor de la armadura del motor del automóvil,

ampliamente utilizado para herramientas eléctricas, aspiradoras, rotores de motores de commutadores, inserción de cuñas en la parte superior del rotor
