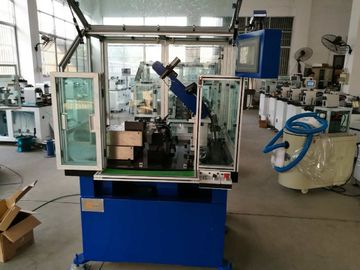

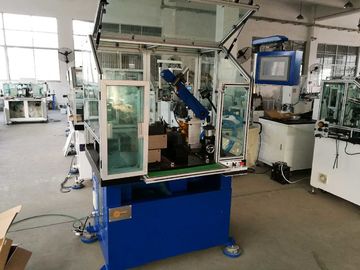

Commutador de cara redondez máquina de girar armadura Com torno fino con 2 ejes servomotor WIND-CT-TH4
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| 3 Ejes de giro de la cara del conmutador: | 2 ejes con servomotor Delta aseguran el resultado de giro fino | Operación del torno: | Fácil de ajustar la posición del cortador y simple para el operador |
|---|---|---|---|
| conmutador de armadura giratorio: | OD del conmutador y OD del elevador |
Después del proceso de soldadura, Commutador de armadura giradora WIND-CT-TH4Commutador de rectificación de torno de precisión con eje X,Z y sistema de servo, girando la cara para una amplia gama de tamaños de la superficie de la commutadora de armadura
| Lugar de giro del conmutador | Después de la soldadura, puede girar el conmutador OD y el levantador OD de armadura automotriz |
| Número del cortador | Un cortador |
| Dispositivo de servoeje | Con dos ejes de servo, |
|
Eje X para controlar la longitud de giro en posición horizontal izquierda derecha El eje Z controla la profundidad de la cuerda en posición vertical |
Las demás máquinas y aparatos para la fabricación de máquinas y aparatos para la fabricación de máquinas y aparatos para la fabricación de máquinas y aparatos para la fabricación de máquinas
Armadura Commutador de la superficie de giro precisoEn el caso de los países en desarrollo, la ayuda se otorgará a los países en desarrollo y a los países en desarrollo.
Conmutador de armadura de repuesto en línea de producción automática de armadura¿Qué es lo que está pasando?
Datos técnicos
1. redondez < 0,003 mm
2. La rugosidad de la superficie
3. Armadura OD 20 ~ 80 mm
4. longitud del eje: 32 ~ 250 mm (Si más tiempo necesita hecho a medida)
5Diámetro del eje: 2 ~ 18 mm (se puede hacer a medida)
6- OD del conmutador: 4,3 a 60 mm.
7. Dose excesiva de la pila: 20~110 mm
8. Cantidad de corte: Cortado en bruto Max.0,20 mm
9. RPM modulado: 0 ~ 60Hz
10Unidad de corte: 1mm~0.5mm y velocidad ajustable
11Duración de corte: Máximo 50 mm
12Tiempos de corte: el eje X puede ajustarse hasta 4 veces, el eje Z 4 veces puede ajustarse hasta 4 veces
13Fuente de aire: 5 a 7 MPa
14Fuente de alimentación 220V 50/60Hz
15- Potencia de la máquina: 2.5kw
Configuración de la máquinas de girar con conmutador
1. Delta PLC
2. Sistema Delta Servo
3. Inversor delta
4. motor de CA de 3 fases ABB
5Japón cinturón y acoplamiento
6.Tocador V de diamantes y cortador de diamantes
Código del SA:84581100
Pregunta y respuesta:
¿Es posible procesar ambos tipos de armaduras con una misma máquina o se requiere una herramienta diferente?
--- Sí, se puede utilizar una máquina y requiere dos tipos diferentes de V forma de fijación de diamante
¿Tiene la máquina de torneado una memoria con programas preestablecidos para las diferentes armaduras?
--- No, cuando se cambia a un nuevo tipo de armadura, es necesario ajustar la posición del cortador,
El torno giratorio está diseñado para terminar de girar el área de la pista de pincel del commutador de
armaduras de motor de caballos de fuerza relativamente pequeñas, armaduras de arranque con conmutador,
Giración de la zona de la pista de cepillado del conmutador se logra mediante el uso de una herramienta de punta de diamante
montado en una máquina de precisión, impulsado por un servomotor de la marca Delta,
Girando y fresando la superficie del conmutador para dejar que se puliera y brillara,
El propósito de la conversión
1. Rano, buena concentricidad y consistencia, Consistencia
2. acabado de la superficie (micrómetro, la velocidad de la correa y la velocidad de corte deben funcionar bien)
El contacto:Emily@motor-machinery.com. No puedo.
Skype: motor.maquinaria y otros.
Teléfono móvil: +86-18067425780
Página web:Se trata de un proyecto de investigación de la Comisión.;http://www.statorwindingmachine.com y el resto de las máquinas.
Commutador de armadura girando la máquina de corte por chorro WIND-CT-TH4 en línea de fabricación de armadurasdesdeSuministro de EmilyGao de bobinas de bobinadoEn elVimeo.
