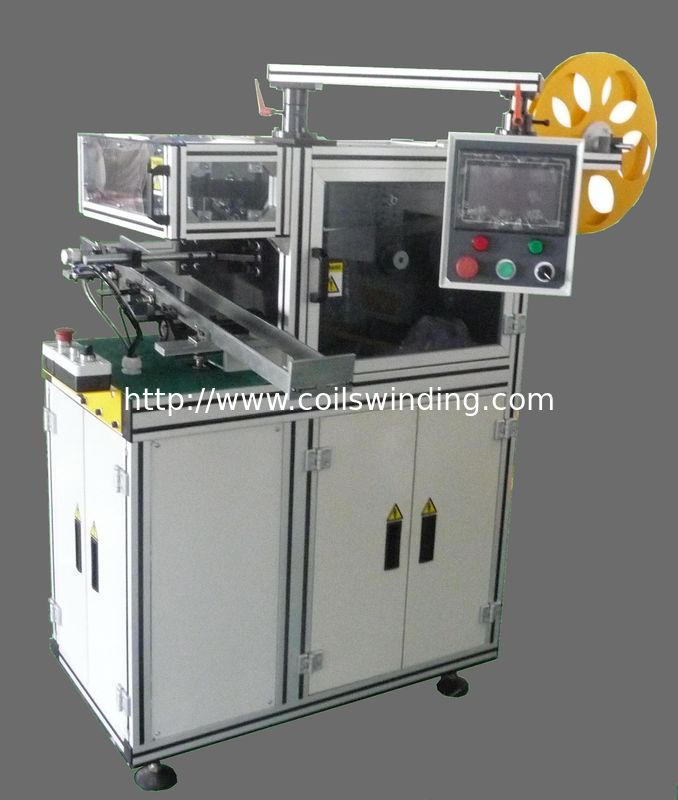

Armatura de inserción de cuña de cuña de papel de relleno aislamiento máquina de colocación de cuña

Ventajas:

Alrededor de 8 ~ 10 sec por pc para 12 ranuras de armadura

Continuar el funcionamiento durante 3 turnos,

Armaturas de carga y descarga automáticas

Fácil de ajustar y operar.

Configuración:

PLC: controlador programable MITSUBISHI o Omron
Enlace: OMRON
Conmutador de proximidad: OMRON
Conversor de frecuencia MITSUBISHI o Panasonic
La pantalla táctil es de 7 pulgadas.
Comutador de aire: MITSUBISHI
Fuente de energía: Mingwei
Interruptor: Schneider
Freno: MIKIPULLEY (marca japonesa)
Los rodamientos de bolas: UBC (marca estadounidense)
Guía lineal: ABBA (marca de Taiwán) o CPC o Shangying
El cilindro: SMC
Elementos de tratamiento de la fuente de aire o válvula electromagnética: SMC

Datos técnicos:
Armadura O.D: 20-55 mm
Duración de la laminación: máximo 60 mm
Duración del eje: 32~250 mm
D.O. del eje: 6~20 mm
Número de ranuras: 8-24 ranuras
D.O. del conmutador: 16~50 mm
Duración de la cuña: 15-60 mm
Rango de regulación de la velocidad: 0~60Hz
Forma de cuña: plana, en U o en R
espesor de la cuña: 0,2 mm ~ 2,0 mm
Eficiencia: 0,5sec - 0,8sec/por ranura, carga-clampada alimentación-descarga (total 8~10sec/ciclo para 12 ranuras armadura)
Fuente de aire: Presión del aire: 4 a 6 kg/cm2
Potencia de la máquina: 1,0 kW
Herramienta/arreglo: estructura de la rueda que forma una integridad de cambio rápido
La tensión: AC220V ± 10%, 50/60Hz
Peso: alrededor de 400 kg
Las dimensiones: (L) 910 x (W) 880 x (H) 1300 mm

Características:

Puede almacenar parámetros de producción para armaduras de 100nos;Mostrar datos de producción, incluida la salida del cambio, el tiempo que consume, etc. Durante el funcionamiento de la máquina, la máquina se alarmará cuando ocurra algo anormal;Se pueden cambiar tres modos de funcionamiento: JOG, automático y paso a paso,

Solicitud y foto correspondiente:

Coloque insertar la cuña de aislamiento a la armadura, aislar el enrollamiento de la armadura y las pilas,

También fije los devanados de la armadura.Después del devanado, utilice una cuña de 0,5 mm de grosor.

mientrasEl poliéster de aislamiento suele ser de 0,25 mm.para su inserción en la armadura,

Apreta la armadura y fortalece el enrollamiento y reduce el ruido del motor.
